一、Prometheus Operator & Kube-Prometheus & Helm chart 部署区别¶

Prometheus Operator 是 Kubernetes 原生的工具，它通过将 Prometheus 资源定义为 Kubernetes 对象（CRD）来简化 Prometheus 集群的管理。它自动化了在 Kubernetes 中配置和扩展 Prometheus 实例时涉及的常见任务，并提供了在 Kubernetes 环境中部署、配置和管理 Prometheus 的简单方式。

1. 通过 kubectl 或 Kubernetes API 创建 Prometheus Operator Custom Resource Definition (CRD)。
1. 使用 kubectl 或 YAML 文件创建 Prometheus 实例的定义。
1. Prometheus Operator 观察配置更改并创建、更新或删除 Prometheus 实例。
官方安装文档： https://prometheus-operator.dev/docs/user-guides/getting -started/ 需要Kubernetes版本至少在v1.16.x以上。
官方Github地址：https://github.com/prometheus-operator/prometheus-operator

kube-prometheus 提供基于Prometheus & Prometheus Operator完整的集群监控配置示例，包括多实例Prometheus & Alertmanager部署与配置及node exporter的metrics采集，以及scrape Prometheus target各种不同的metrics endpoints，并提供Alerting rules一些示例，触发告警集群潜在的问题。

Kube-Prometheus 部署 Prometheus、Alertmanager、Grafana 和 Pushgateway 等组件。
使用 Prometheus Operator 观察和管理 Prometheus 和相关组件。
官方安装文档：https://prometheus-operator.dev/docs/prologue/quick-start/
安装要求：https://github.com/prometheus-operator/kube-prometheus#co mpatibility
官方Github地址：https://github.com/prometheus-operator/kube-prometh eus

helm chart prometheus-community/kube-prometheus-stack 提供类似kube- prometheus的功能，但是该项目是由Prometheus-community来维护。

1.安装 Helm 并添加 Prometheus Helm chart 存储库。
2.使用 Helm 安装 Prometheus chart，包括 Prometheus、Alertmanager 和 Pushgateway 等组件。
具体信息参考https://github.com/prometheus-community/helm-charts/tre e/main/charts/kube-prometheus-stack#kube-prometheus-stack

总结：三者部署 Prometheus 的区别

Prometheus Operator 可以更加自动化的管理 Prometheus 集群；
Kube-Prometheus 则提供了更加全面的监控解决方案，包括 Prometheus、 Grafana 和 Alertmanager 等组件；
Helm chart 则通过一个命令即可快速部署 Prometheus 及其相关组件，但无法方便地进行各个组件的管理。

Kube-Prometheus：目前是k8s集群监控的主流项目，主要使用Prometheus做集群监控，使用Prometheus Operator做监控的运维管理，也就是以上二者的结合。

二、Prometheus-Operator CRD资源¶

2.1 CRD 全称是 Custom Resource Definition¶

什么是 CRD？

以 Deployment 为实例，Deployment 没有直接创建 Pod，而是管理 RS，而 RS 管理 Pod，这就是控制器模式。控制器模式允许基于已有的资源定义更高阶的控制器，用来实现更复杂的能力。

Day07-容器云平台监控一体化-图23

特点：

CRD 本身是 Kubernetes 的一种资源，允许用户自定义新的资源类型；
CRD 允许用户基于已有的 Kubernetes 资源，例如 Deployment、Configmap 等，拓展集群能力；
CRD 可以自定义一套成体系的规范，自造概念；

CRD 本身是一种 Kubernetes 内置的资源类型，即自定义资源的定义，用于描述用户定义的资源是什么样子。

# kubectl get crd
NAME                                                  CREATED AT
addresspools.metallb.io                               2025-04-06T23:57:09Z

2.2 Prometheus-Operator CRD¶

Prometheus Operator的本职就是一组用户自定义的 CRD资源以及 Controller的实现， Prometheus Operator负责监听这些自定义资源的变化，并且根据这些资源的定义自动化的完成如 Prometheus Server自身以及配置的自动化管理工作。主要包括以下几个功能：

Kubernetes 自定义资源：使用 Kubernetes CRD 来部署和管理 Prometheus、 Alertmanager 和相关组件。
简化的部署配置：直接通过 Kubernetes 资源清单配置 Prometheus，比如版本、持久化、副本、保留策略等等配置。
Prometheus 监控目标配置：基于熟知的 Kubernetes 标签查询自动生成监控目标配置，无需学习 Prometheus 特地的配置。

Day07-容器云平台监控一体化-图25

上面架构图中，各组件以不同的方式运行在 Kubernetes 集群中（之前都是用配置文件来配置，现在都是通过资源对象）：

CRD 名称	作用
Operator	根据自定义资源（Custom Resource Definition / CRDs）来部署和管理 Prometheus Server，同时监控这些自定义资源事件的变化来做相应的处理，是整个系统的控制中心。
Prometheus	最核心的一个CRD, 控制prometheus server的statefulset状态。该CRD用于部署、管理prometheus stateful实例，以及配置该prometheus实例与ServiceMonitor(通过 serviceMonitorNamespaceSelector标签)、Altermanager(通过alertmanagers标签)、PromtheusRule(通过ruleSelector标签)之间的关联。一个Prometheus crd 资源创建后， promtheus-operator会自动创建一个prometheus stateful实例。
Prometheus Server	Operator 根据自定义资源 Prometheus 类型中定义的内容而部署的 Prometheus Server 集群，这些自定义资源可以看作是用来管理 Prometheus Server 集群的 StatefulSets 资源。
ServiceMonitor	纯配置，Operator告诉prometheus server , 要监控的 targets是基于k8s service动态发现。 Operator基于 servicemonitor的配置生成promtheus的标准配置文件 promtheus.yml。注意的是，ServiceMonitor中的endpoint 被转换为prometheus.yml中的kubernetes_sd_configs标签，即服务发现仍然是通过prometheus的原生能力完成的， ServiceMonitor或prometheus-operator并不具备服务发现能力，仅仅是配置转换与应用能力。
Service	简单的说就是 Prometheus 监控的对象。提供给 ServiceMonitor选取，让Prometheus Server来获取信息。
Alertmanager	用于部署和管理promtheus的Altermanager实例.一个 Altermanager资源定义会对应于一个stateful实例， prometheus-opertaor会根据Alertmanager中指定replicas、 image、RBAC等信息将promtheus的altermanager pod部署，prometheus实例会自动与该Alertmanager相关联，共同完成监控->告警的链路。
PrometheusRule	用于生成promtheus的告警规则文件.纯配置项。promtheus- operator会将该资源转换为prometheus的rule文件，挂在于 prometheus实例的文件系统中。

三、部署Kube-Prometheus¶

3.1 概述¶

kube-prometheus 是一整套监控解决方案，它使用 Prometheus 采集集群指标， Grafana 做展示，包含如下组件：

The Prometheus Operator
Highly available Prometheus
Highly available Alertmanager
Prometheus node-exporter
Prometheus Adapter for Kubernetes Metrics APIs （k8s-prometheus- adapter）
kube-state-metrics
Grafana

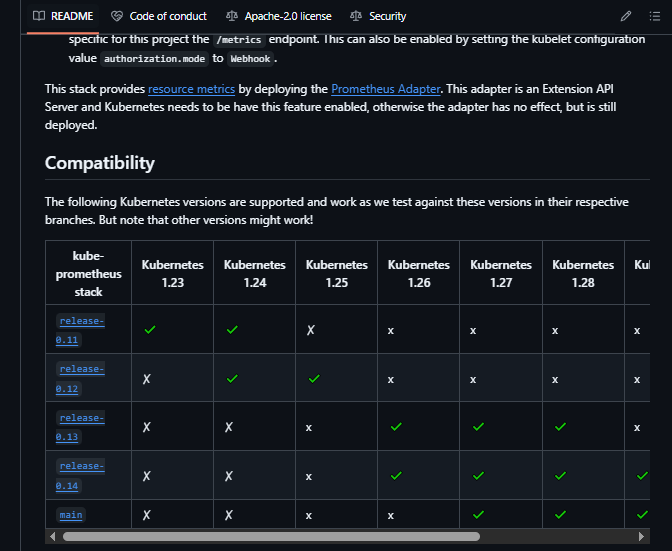

注意：kube-promethues与kubernetes的版本对应关系如下：

prometheus-operator/kube-prometheus: Use Prometheus to monitor Kubernetes and applications running on Kubernetes (github.com)

Day07-容器云平台监控一体化-图24

这里k8s版本为1.26.9,选择release-0.14版本进行下面部署

[root@master01 7]# kg node
NAME       STATUS   ROLES           AGE    VERSION
master01   Ready    control-plane   268d   v1.26.9
master02   Ready    control-plane   268d   v1.26.9
master03   Ready    control-plane   268d   v1.26.9
node01     Ready    <none>          268d   v1.26.9
node02     Ready    <none>          268d   v1.26.9

3.2 下载 Kube-Prometheus代码¶

方法一：

git clone https://github.com/prometheus-operator/kube-prometheus.git
cd kube-prometheus
git branch -r   # 查看当前分支有哪些
git checkout release-0.14   # 切换到自己 Kubernetes 兼容的版本

方法二：

git clone -b release-0.14  https://github.com/prometheus-operator/kube-prometheus.git

注意事项：在 release-0.11 版本之后新增了 NetworkPolicy ；默认是允许自己访问，如果了解 NetworkPolicy 可以修改一下默认的规则，可以用查看 ls networkPolicy ，如果不修改，则会影响到修改 NodePort 类型也无法访问；如果不会Networkpolicy可以直接删除就行

3.3 修改 Kube-Prometheus 镜像源¶

国外镜像源某些镜像无法拉取，我们这里修改prometheus-operator，prometheus，alertmanager，kube-state-metrics，node-exporter，prometheus-adapter的镜像源为国内镜像源。这里使用的是中科大的镜像源。

# 进入修改的目录
cd /root/7/kube-prometheus/manifests
# 1. quay.io/prometheus 系列镜像替换
sed -i 's#quay.io/prometheus/alertmanager#registry.cn-hangzhou.aliyuncs.com/github_images1024/alertmanager#g' alertmanager-alertmanager.yaml
sed -i 's#quay.io/prometheus/blackbox-exporter#registry.cn-hangzhou.aliyuncs.com/github_images1024/blackbox-exporter#g' blackboxExporter-deployment.yaml
sed -i 's#quay.io/prometheus/node-exporter#registry.cn-hangzhou.aliyuncs.com/github_images1024/node-exporter#g' nodeExporter-daemonset.yaml
sed -i 's#quay.io/prometheus-operator/prometheus-operator#registry.cn-hangzhou.aliyuncs.com/github_images1024/prometheus-operator#g' prometheusOperator-deployment.yaml
sed -i 's#quay.io/prometheus/prometheus#registry.cn-hangzhou.aliyuncs.com/github_images1024/prometheus#g' prometheus-prometheus.yaml

# 2. quay.io/brancz 镜像替换
sed -i 's#quay.io/brancz/kube-rbac-proxy#registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy#g' blackboxExporter-deployment.yaml kubeStateMetrics-deployment.yaml nodeExporter-daemonset.yaml prometheusOperator-deployment.yaml

# 3. ghcr.io 镜像替换
sed -i 's#ghcr.io/jimmidyson/configmap-reload#registry.cn-hangzhou.aliyuncs.com/github_images1024/configmap-reload#g' blackboxExporter-deployment.yaml

# 4. grafana官方镜像替换
sed -i 's#grafana/grafana#registry.cn-hangzhou.aliyuncs.com/github_images1024/grafana#g' grafana-deployment.yaml

# 5. registry.k8s.io 镜像替换
sed -i 's#registry.k8s.io/kube-state-metrics#registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-state-metrics#g' kubeStateMetrics-deployment.yaml
sed -i 's#registry.k8s.io/prometheus-adapter#registry.cn-hangzhou.aliyuncs.com/github_images1024/prometheus-adapter#g' prometheusAdapter-deployment.yaml

# 版本保持验证命令（执行后检查版本是否一致）：
[root@master01 manifests]# grep "image: " * -r

alertmanager-alertmanager.yaml:  image: registry.cn-hangzhou.aliyuncs.com/github_images1024/alertmanager:v0.27.0
blackboxExporter-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/blackbox-exporter:v0.25.0
blackboxExporter-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/configmap-reload:v0.13.1
blackboxExporter-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy:v0.18.1
grafana-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/grafana:11.2.0
kubeStateMetrics-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-state-metrics:v2.13.0
kubeStateMetrics-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy:v0.18.1
kubeStateMetrics-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy:v0.18.1
nodeExporter-daemonset.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/node-exporter:v1.8.2
nodeExporter-daemonset.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy:v0.18.1
prometheusAdapter-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/google_containers/github_images1024/prometheus-adapter:v0.12.0
prometheusOperator-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/prometheus-operator:v0.76.2
prometheusOperator-deployment.yaml:        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/kube-rbac-proxy:v0.18.1
prometheus-prometheus.yaml:  image: registry.cn-hangzhou.aliyuncs.com/github_images1024/prometheus:v2.54.1

3.4 安装operator & kube-Prometheus¶

创建namespace & CRD资源，如下：

setup 文件夹中包含所有自定义资源配置 CustomResourceDefinition（一般不用修改，也不要轻易修改）

# 下载prometheus-operator镜像需要花费几分钟，这里等待几分钟，直到prometheus-operator变成running状态
cd /root/7/kube-prometheus/
kubectl create -f manifests/setup

创建所有应用资源：

kubectl create -f manifests/

# 等待所有镜像变成Running状态
watch kubectl get po -n monitoring

需要关注的几个控制器文件：

prometheus-adapter-deployment.yaml：kubernetes自定义监控指标
blackbox-exporter-deployment.yaml：黑盒监控控制器
kube-state-metrics-deployment.yaml：监听API Server生成有关资源对象的状态指标
setup/prometheus-operator-deployment.yaml：prometheus-operator控制器文件
prometheus-prometheus.yaml：prometheus主控制器文件
alertmanager-alertmanager.yaml：alertmanager主控制器文件
grafana-deployment.yaml：grafana主控制器文件

删除所有资源：

cd /root/7/kube-prometheus/

kubectl delete --ignore-not-found=true -f manifests/ -f manifests/setup

3.5 配置Ingress资源对象¶

cd /root/7/
cat > prometheus-all-ingress.yaml << 'EOF'
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: monitoring
  name: prometheus-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: grafana-opera.zhang-qing.com  # 访问 Grafana 域名
    http:
      paths:
        - pathType: Prefix
          backend:
            service:
              name: grafana
              port:
                number: 3000
          path: /
  - host: prometheus-opera.zhang-qing.com  # 访问 Prometheus 域名
    http:
      paths:
        - pathType: Prefix
          backend:
            service:
              name: prometheus-k8s
              port:
                number: 9090
          path: /
  - host: alertmanager-opera.zhang-qing.com  # 访问 alertmanager 域名
    http:
      paths:
        - pathType: Prefix
          backend:
            service:
              name: alertmanager-main
              port:
                number: 9093
          path: /
EOF

# 应用
[root@master01 7]# kaf prometheus-all-ingress.yaml

# 验证
[root@master01 7]# kgi -n monitoring
NAME                 CLASS   HOSTS                                                                                            ADDRESS     PORTS   AGE
prometheus-ingress   nginx   grafana-opera.zhang-qing.com,prometheus-opera.zhang-qing.com,alertmanager-opera.zhang-qing.com   10.0.0.11   80      3m54s

四、访问验证¶

访问前删除掉网络策略，否则影响正常访问

[root@master01 7]# k delete networkpolicy -n monitoring  --all

# 验证
[root@master01 7]# kg networkpolicy -n monitoring

4.1 prometheus¶

两个Prometheus实例的， Service 添加 sessionAffinity: ClientIP 属性，会根据 ClientIP 来做 session 亲和性，所以我们不用担心请求会到不同的副本上去。

$ curl prometheus-opera.zhang-qing.com

4.2 granfana¶

$ curl grafana-opera.zhang-qing.com

4.3 alertmanager¶

$ curl alertmanager-opera.zhang-qing.com

五、总结¶

Prometheus整体监控结构略微复杂，一个个部署并不简单，kube-prometheus大大提升了部署的方式；
通过自定义资源CRD维护简单，不用再次维护大量的configmap配置文件，操作流程大大简化；
Kube-Prometheus 则提供了更加全面的监控解决方案，包括 Prometheus、 Grafana 和 Alertmanager 等组件；
CoreOS主推Kube-Prometheus，目前是k8s集群监控的主流项目。
