一、Operator介绍与使用场景¶

1.1 什么是Operator¶

Operator是一种用于扩展Kubernetes API的自定义控制器,可以实现在原生的资源对象上进行自定义资源类型。通过Operator也可以将复杂的任务转化为对Kubernetes资源的操作,让应用程序的管理和维护更加简单和规范。

1.2 Operator使用场景¶

Operator使用场景如下：

简化复杂应用的管理:像管理K8s资源一样管理复杂的系统
一致性操作:通过资源定义决定行为,各个环境可以统一配置
扩展集群能力:自定义资源类型,扩展集群的调度能力

二、Operator系统组成¶

Operator系统组成分为两部分：

CRD:Custom Resource Definitions,OperatorKubernetes的CRD来定义新的资源类型,新的类型可像核心资源被管理,比如定义一个叫做Database的CRD,可以用于一键启动一个数据库实例。
Controller:Operator控制器,该控制器监视自定义资源的状态,并根据用户的配置自动执行相应的操作,比如创建一个数据库,执行一次备份任务等。

三、Operator和Helm对比¶

在Kubernetes中，可以使用Kubernetes的包管理工具非常方便地搭建一个中间件集群，最为常用的包管理工具还是以Operator和Helm为主。

Helm特点如下:

更倾向于无状态应用的部署，比如公司的服务、某些不需要持久化数据的中间件、不需要实现额外功能的服务，比如备份、回滚等
使用简单，不需要自己编写代码

Operator特点如下:

管理更为复杂的有状态服务，比如MySQL集群、 Redis集群、Rook等。
可以利用Operator实现扩容、备份、回滚等功能
相对helm使用复杂，需要有一定的代码能力

四、Operator使用步骤和工作流程¶

Day021-K8s资源管理与扩展-Operator使用步骤

使用Helm管理中间件集群的流程如下：

1.集群中需要有一个Helm的客户端，用来执行增删改查命令，和Kubectl类似

2.需要找到对应的Chart（可以在中间件的官网或者GitHub中查找），比如安装Redis、Zookeeper集群的包。这个包和镜像类似，都是放在一个仓库中，镜像放在镜像仓库，Chart放在Chart仓库。

3.新建集群，只需要执行helm install命令即可一键式创建该集群；更新配置，直接使用helm upgrade即可。

使用Operator管理中间件集群的流程如下：

1.找到对应的Operator(可以在GitHub或者其官方网站上查找)

2.创建对应的控制器，用来解析一些自定义资源逻辑的程序

3.创建自定义资源即可，对应的控制器会解析自定义资源实现相关功能，比如创建集群、扩容、备份等

说明:相对于Helm需要安装单独的客户端工具，Operator不需要单独的客户端工具，使用kubectl即可

五、使用一键安装Redis Cluster¶

5.1 Redis Cluster介绍¶

5.1.1 Redis Cluster简单介绍¶

Redis Cluster是Reds的分布式部署模式,可以让多个Redis实例以集群的方式运行,从而提供高可用性、水平扩展和数据冗余的能力。Redis Cluster通过分片(Sharding)和复制(Replication)技术,确保数据可以在多个节点之间分布,并且在节点故障时能够自动恢复。

推荐Operator：https://operatorhub.io/operator/redis-operator

仓库地址：https://github.com/OT-CONTAINER-KIT/redis-operator

国内仓库：https://gitee.com/jeckjohn/redis-operator

官方文档：https://ot-redis-operator.netlify.app/docs/

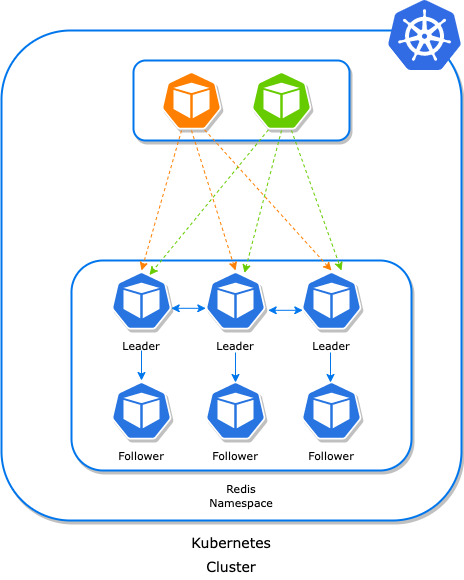

5.1.2 Redis Cluster集群架构¶

cluster-redis

一、数据分片机制：哈希槽（Hash Slot）

哈希槽总数 Redis Cluster 将数据划分为 16384 个哈希槽，每个键通过 CRC16 算法计算哈希值，再对 16384 取模得到对应的槽位。
槽分配规则
每个主节点（Master）负责一部分槽位，例如：
- 节点 A 负责槽 0-5460
- 节点 B 负责槽 5461-10922
- 节点 C 负责槽 10923-16383
槽分配信息通过 CLUSTER ADDSLOTS 命令手动或自动完成。
动态重分片 支持在线迁移槽位，允许集群动态扩展或缩容。例如，添加新节点后，可重新分配槽位以实现负载均衡。

二、节点角色与职责

主节点（Master）
处理读写请求，负责其分配的哈希槽。
参与集群状态投票（如故障检测、新主节点选举）。
从节点（Slave）
复制主节点的数据，提供数据冗余。
在主节点故障时，通过选举机制升级为新的主节点（自动故障转移）。
最小集群规模
至少需要 3 个主节点 和 3 个从节点（共 6 节点）以实现高可用。

三、节点通信：Gossip 协议

通信机制
节点间通过 Gossip 协议 定期交换信息（如节点状态、槽位分布）。
消息类型包括 PING（检测存活）、PONG（响应）、FAIL（节点下线通知）等。
故障检测
若某节点在 cluster-node-timeout（默认 15 秒）内未响应，其他节点将其标记为 疑似下线（PFail）。
超过半数主节点确认该节点下线后，标记为 已下线（Fail），触发故障转移。

四、客户端交互与重定向

智能客户端
客户端首次连接集群时，获取槽位分布信息并缓存。
直接向目标节点发送请求，减少重定向次数。
重定向机制
MOVED 错误：键所属槽位已迁移到其他节点，客户端更新缓存并重试。

plaintext

复制

MOVED 1234 192.168.1.2:6379
ASK 错误：键所属槽位正在迁移中，客户端临时重定向到目标节点。

plaintext

复制

ASK 1234 192.168.1.3:6379

五、故障转移与恢复

自动故障转移
当主节点下线时，其从节点发起选举（基于 Raft 算法）。
获得多数主节点投票的从节点升级为新主节点。
手动干预场景
网络分区恢复：需人工介入确认节点状态。
部分主节点永久故障：强制触发故障转移（CLUSTER FAILOVER）。

六、集群管理命令

命令	用途
`CLUSTER MEET <ip> <port>`	将新节点加入集群
`CLUSTER ADDSLOTS <slot>`	分配槽位给当前节点
`CLUSTER REPLICATE <node-id>`	将当前节点设置为某主节点的从节点
`CLUSTER INFO`	查看集群状态摘要
`CLUSTER NODES`	列出集群所有节点信息

七、架构优势与限制

优势
横向扩展：支持动态增加节点提升性能。
高可用性：自动故障转移确保服务连续性。
去中心化：无单点依赖，节点对等通信。
限制
不支持跨槽事务：涉及多个槽的 MULTI 操作无法保证原子性。
批量操作限制：如 MSET 需确保所有键在同一槽。
迁移复杂性：槽位迁移期间需处理 ASK 重定向。

八、典型部署示例

集群节点（6 节点）：
- Master1（槽 0-5460） + Slave1
- Master2（槽 5461-10922） + Slave2
- Master3（槽 10923-16383） + Slave3

九、适用场景

需要高吞吐、低延迟的分布式缓存。
数据量超出单机内存容量，需横向扩展。
对高可用性有严格要求的在线服务。

5.2 安装Operator和CRD¶

1、查看集群本身是否安装redis相关的crd，观察到集群本身没有安装CRD

# 返回给空，则代表没有安装
[root@k8s-master01 ~]# kg crd | grep -i rediscluster
[root@k8s-master01 ~]# kubectl api-resources | grep -i rediscluster

2、添加Operator的Helm仓库

[root@k8s-master01 ~]# helm repo add ot-helm https://ot-container-kit.github.io/helm-charts/

3、安装Operator和CRD

[root@k8s-master01 ~]# helm install redis-operator ot-helm/redis-operator --namespace ot-operators --create-namespace

如果镜像拉取不下来，可采用如下命令进行安装

[root@k8s-master01 ~]# helm upgrade --install redis-operator ot-helm/redis-operator --namespace ot-operators --create-namespace  --set image.registry=registry.cn-hangzhou.aliyuncs.com --set image.repository=github_images1024/redis-operator  --set image.tag=v0.19.1 --set image.pullPolicy=IfNotPresent

4、查看创建的CRD

[root@k8s-master01 ~]# kg crd | grep redis
redis.redis.redis.opstreelabs.in                      2025-03-28T00:17:33Z
redisclusters.redis.redis.opstreelabs.in              2025-03-28T00:17:33Z
redisreplications.redis.redis.opstreelabs.in          2025-03-28T00:17:33Z
redissentinels.redis.redis.opstreelabs.in             2025-03-28T00:17:34Z

5、查看生成的pod

[root@k8s-master01 ~]# kgp -n ot-operators
NAME                              READY   STATUS    RESTARTS   AGE
redis-operator-74f758bc5d-c6rj4   1/1     Running   0          10m

5.3 安装Redis集群¶

参考链接：https://ot-redis-operator.netlify.app/docs/getting-started/cluster/

5.3.1 环境准备¶

5.3.1.1 搭建NFS¶

1、在10.0.0.22主机上搭建NFS

[root@k8s-node02 ~]# yum install nfs-utils rpcbind -y

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node02 ~]# apt install nfs-kernel-server -y

2、配置共享目录

[root@k8s-node02 ~]# mkdir /data/nfs -p
[root@k8s-node02 ~]# chmod -R 775 /data/nfs
[root@k8s-node02 ~]# chown -R :1000 /data/nfs
[root@k8s-node02 ~]# echo "/data/nfs *(rw,sync,all_squash,anonuid=1000,anongid=1000)" >> /etc/exports

3、加载NFS配置

[root@k8s-node02 ~]# exportfs -r

# 验证
[root@k8s-node02 ~]# exportfs -s
/data/nfs  *(sync,wdelay,hide,no_subtree_check,anonuid=1000,anongid=1000,sec=sys,rw,secure,root_squash,all_squash)

4、启动NFS

[root@k8s-node02 ~]# systemctl enable --now nfs-server rpcbind

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node02 ~]# systemctl enable --now nfs-kernel-server

5、客户端安装客户端工具

# 客户端安装客户端工具
[root@k8s-node01 ~]# yum install nfs-utils -y
[root@k8s-master01 ~]# yum install nfs-utils -y

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node01 ~]# apt install nfs-common -y
[root@k8s-master01 ~]# apt install nfs-common -y

5.3.1.2 安装CSI¶

1、下载安装文件

[root@k8s-master01 ~]# git clone https://gitee.com/jeckjohn/csi-driver-nfs.git

2、安装CSI

[root@k8s-master01 ~]# cd csi-driver-nfs/
[root@k8s-master01 csi-driver-nfs]# sed -i "s#registry.k8s.io#k8s.m.daocloud.io#g" deploy/v4.9.0/*.yaml
[root@k8s-master01 csi-driver-nfs]# ./deploy/install-driver.sh v4.9.0 local
use local deploy
Installing NFS CSI driver, version: v4.9.0 ...
serviceaccount/csi-nfs-controller-sa created
serviceaccount/csi-nfs-node-sa created
clusterrole.rbac.authorization.k8s.io/nfs-external-provisioner-role created
clusterrolebinding.rbac.authorization.k8s.io/nfs-csi-provisioner-binding created
csidriver.storage.k8s.io/nfs.csi.k8s.io created
deployment.apps/csi-nfs-controller created
daemonset.apps/csi-nfs-node created
NFS CSI driver installed successfully.

3、查看pod状态

[root@k8s-master01 csi-driver-nfs]# kgp -n kube-system | grep csi-nfs
csi-nfs-controller-5c9687ccf5-l9fhp        4/4     Running   2 (5m26s ago)   6m13s
csi-nfs-node-4gnj9                         3/3     Running   0               6m13s
csi-nfs-node-ccww4                         3/3     Running   1 (5m22s ago)   6m13s
csi-nfs-node-rnqpn                         3/3     Running   0               6m13s

4、查看CSI

[root@k8s-master01 csi-driver-nfs]# kg csidriver
NAME             ATTACHREQUIRED   PODINFOONMOUNT   STORAGECAPACITY   TOKENREQUESTS   REQUIRESREPUBLISH   MODES        AGE
nfs.csi.k8s.io   false            false            false             <unset>         false               Persistent   6m42s

5.3.1.3 创建SC指向CSI¶

1、在master01主机(10.0.0.20)上更改sc的配置

[root@k8s-master01 ~]# cd csi-driver-nfs/

# 添加nfs主机信息
  server: 10.0.0.22
  share: /data/nfs

# 修改后的文件内容如下
[root@k8s-master01 csi-driver-nfs]# vim deploy/v4.9.0/storageclass.yaml

[root@k8s-master01 csi-driver-nfs]# cat deploy/v4.9.0/storageclass.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-csi
provisioner: nfs.csi.k8s.io
parameters:
  server: 10.0.0.22
  share: /data/nfs
reclaimPolicy: Delete
volumeBindingMode: Immediate
mountOptions:
  - nfsvers=4.1

2、创建sc并查看

[root@k8s-master01 csi-driver-nfs]# kaf deploy/v4.9.0/storageclass.yaml

[root@k8s-master01 csi-driver-nfs]# kg sc
NAME      PROVISIONER      RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-csi   nfs.csi.k8s.io   Delete          Immediate           false                  19s

5.3.2 创建redis集群¶

1、确认当前环境是否存在污点信息

[root@k8s-master01 ~]# kd node | grep Taints
Taints:             <none>
Taints:             <none>
Taints:             <none>

2、创建redis集群的资源文件

[root@k8s-master01 ~]# mkdir operators
[root@k8s-master01 ~]# cd operators/
[root@k8s-master01 operators]# vim redis-cluster.yaml
apiVersion: redis.redis.opstreelabs.in/v1beta1
kind: RedisCluster
metadata:
  name: redis-cluster
  namespace: public-service
spec:
  clusterSize: 3
  clusterVersion: v7
  securityContext:
    runAsUser: 1000
    fsGroup: 1000
  persistenceEnabled: true
  kubernetesConfig:
    image: registry.cn-hangzhou.aliyuncs.com/github_images1024/redis:v7.0.15
    imagePullPolicy: IfNotPresent
  storage:
    volumeClaimTemplate:
      spec:
        storageClassName: nfs-csi
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 1Gi

2、创建redis集群

[root@k8s-master01 ~]# k create ns public-service
[root@k8s-master01 ~]# kaf redis-cluster.yaml

3、查看资源创建情况

查看pod

[root@k8s-master01 operators]# kgp -n public-service
NAME                       READY   STATUS    RESTARTS   AGE
redis-cluster-follower-0   1/1     Running   0          10s
redis-cluster-follower-1   1/1     Running   0          7s
redis-cluster-follower-2   1/1     Running   0          4s
redis-cluster-leader-0     1/1     Running   0          18s
redis-cluster-leader-1     1/1     Running   0          16s
redis-cluster-leader-2     1/1     Running   0          13s

查看rediscluster状态

[root@k8s-master01 operators]# kg rediscluster -n public-service
NAME            CLUSTERSIZE   READYLEADERREPLICAS   READYFOLLOWERREPLICAS
redis-cluster   3             3                     3

查看redis集群状态

[root@k8s-master01 operators]# k exec -it redis-cluster-leader-0 -n public-service -- bash
redis-cluster-leader-0:/data$ redis-cli
# 查看集群信息
127.0.0.1:6379> CLUSTER INFO
cluster_state:ok
cluster_slots_assigned:16384
cluster_slots_ok:16384
cluster_slots_pfail:0
cluster_slots_fail:0
cluster_known_nodes:6
cluster_size:3
cluster_current_epoch:3
cluster_my_epoch:1
cluster_stats_messages_ping_sent:790
cluster_stats_messages_pong_sent:802
cluster_stats_messages_sent:1592
cluster_stats_messages_ping_received:799
cluster_stats_messages_pong_received:790
cluster_stats_messages_meet_received:3
cluster_stats_messages_received:1592
total_cluster_links_buffer_limit_exceeded:0

# 查看集群节点信息,观察到为3个主节点，3个副节点
127.0.0.1:6379> CLUSTER NODES
61dd14cdb8acf54c1d45a436284fe4625036a46e 192.168.85.209:6379@16379,redis-cluster-follower-2 slave 202d715abaa4ad20adf571d1aa0fe29d847cf492 0 1743125655060 3 connected
4df94ed4a4f815195760df93e664305b7f884a83 192.168.32.144:6379@16379,redis-cluster-leader-0 myself,master - 0 1743125654000 1 connected 0-5460
32d1ca3d48a99e9f0abee59e992ca883bff004fa 192.168.58.250:6379@16379,redis-cluster-leader-1 master - 0 1743125656066 2 connected 5461-10922
a6d400e1d2e5045229fac6258f70d9c9a501b1a0 192.168.32.145:6379@16379,redis-cluster-follower-0 slave 4df94ed4a4f815195760df93e664305b7f884a83 0 1743125655059 1 connected
a3c6cd32aa80b9ed4387092712790bb3eb2947d0 192.168.58.251:6379@16379,redis-cluster-follower-1 slave 32d1ca3d48a99e9f0abee59e992ca883bff004fa 0 1743125655564 2 connected
202d715abaa4ad20adf571d1aa0fe29d847cf492 192.168.85.218:6379@16379,redis-cluster-leader-2 master - 0 1743125655000 3 connected 10923-16383

4、创建数据

说明：当客户端访问 Redis 集群时，如果请求的键（Key）不在当前连接的节点上，节点会返回 MOVED 或 ASK 错误，指示客户端将请求重定向到正确的节点。

[root@k8s-master01 operators]# k exec -it redis-cluster-leader-0 -n public-service -- bash
redis-cluster-leader-0:/data$ redis-cli
# 下面信息提示我们要去指定节点进行数据存储，从上面集群节点信息查看是这个节点redis-cluster-leader-2 master
127.0.0.1:6379> set a 1
(error) MOVED 15495 192.168.85.218:6379
127.0.0.1:6379> exit
# 当然可以使用-c参数实现自动追踪,观察到追踪成功
redis-cluster-leader-0:/data$ redis-cli -c
127.0.0.1:6379> set a 1
-> Redirected to slot [15495] located at 192.168.85.218:6379
OK
192.168.85.218:6379> get a
"1"

5.3.3 设置Redis集群密码¶

1、使用Secret存储Redis密码

# 创建yaml文件
[root@k8s-master01 operators]# vim secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: redis-secret
  namespace: public-service
stringData:
  password: zq
type: Opaque

# 应用yaml文件
[root@k8s-master01 operators]# kaf secret.yaml

# 验证
[root@k8s-master01 operators]# kg secret -n public-service
NAME           TYPE     DATA   AGE
redis-secret   Opaque   1      11s

2、更新Redis集群配置

主要添加如下内容

    redisSecret:
      name: redis-secret
      key: password

完整配置文件如下：

[root@k8s-master01 operators]# vim redis-cluster.yaml
apiVersion: redis.redis.opstreelabs.in/v1beta1
kind: RedisCluster
metadata:
  name: redis-cluster
  namespace: public-service
spec:
  clusterSize: 3
  clusterVersion: v7
  securityContext:
    runAsUser: 1000
    fsGroup: 1000
  persistenceEnabled: true
  kubernetesConfig:
    redisSecret:
      name: redis-secret
      key: password
    image: registry.cn-hangzhou.aliyuncs.com/github_images1024/redis:v7.0.15
    imagePullPolicy: IfNotPresent
  storage:
    volumeClaimTemplate:
      spec:
        storageClassName: nfs-csi
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 1Gi

3、重新创建集群

这里注意：不能直接更新集群，只能删除后进行重建

# 删除集群
[root@k8s-master01 operators]# k delete -f  redis-cluster.yaml

# 重新创建集群
[root@k8s-master01 operators]# kaf  redis-cluster.yaml

# 查看pod
[root@k8s-master01 operators]# kgp -n public-service
NAME                       READY   STATUS    RESTARTS   AGE
redis-cluster-follower-0   1/1     Running   0          62s
redis-cluster-follower-1   1/1     Running   0          59s
redis-cluster-follower-2   1/1     Running   0          56s
redis-cluster-leader-0     1/1     Running   0          70s
redis-cluster-leader-1     1/1     Running   0          67s
redis-cluster-leader-2     1/1     Running   0          64s

4、创建测试数据，并进行查看

[root@k8s-master01 operators]# k exec -it redis-cluster-leader-0 -n public-service -- bash
redis-cluster-leader-0:/data$ redis-cli -c -a zq
127.0.0.1:6379> set a 1
-> Redirected to slot [15495] located at 192.168.85.215:6379
OK
192.168.85.215:6379> get a
"1"
192.168.85.215:6379> set b 2
-> Redirected to slot [3300] located at 192.168.32.148:6379
OK
192.168.32.148:6379> get b
"2"

5.3.4 在k8s外部访问Redis集群¶

如果需要在K8s外部访问Redis集群(生产环境不推荐),就要把Redis集群暴露出去,此时可以把Service更改为NodePort

1、更新Redis集群配置

主要添加如下内容

    service:
      serviceType: NodePort

完整配置文件如下：

[root@k8s-master01 operators]# vim redis-cluster.yaml
apiVersion: redis.redis.opstreelabs.in/v1beta1
kind: RedisCluster
metadata:
  name: redis-cluster
  namespace: public-service
spec:
  clusterSize: 3
  clusterVersion: v7
  securityContext:
    runAsUser: 1000
    fsGroup: 1000
  persistenceEnabled: true
  kubernetesConfig:
    service:
      serviceType: NodePort
    redisSecret:
      name: redis-secret
      key: password
    image: registry.cn-hangzhou.aliyuncs.com/github_images1024/redis:v7.0.15
    imagePullPolicy: IfNotPresent
  storage:
    volumeClaimTemplate:
      spec:
        storageClassName: nfs-csi
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 1Gi

2、重新应用

[root@k8s-master01 operators]# kaf redis-cluster.yaml

查看pod

[root@k8s-master01 operators]# kgp -n public-service
NAME                       READY   STATUS    RESTARTS   AGE
redis-cluster-follower-0   1/1     Running   0          78s
redis-cluster-follower-1   1/1     Running   0          80s
redis-cluster-follower-2   1/1     Running   0          82s
redis-cluster-leader-0     1/1     Running   0          88s
redis-cluster-leader-1     1/1     Running   0          90s
redis-cluster-leader-2     1/1     Running   0          92s

查看svc

# 观察到设置为NodePort后，每个redis节点都暴露了端口号
[root@k8s-master01 operators]# kg svc -n public-service
NAME                                TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                          AGE
redis-cluster-follower              ClusterIP   10.101.45.112    <none>        6379/TCP                         27s
redis-cluster-follower-0            NodePort    10.102.12.189    <none>        6379:31806/TCP,16379:31516/TCP   27s
redis-cluster-follower-1            NodePort    10.110.240.68    <none>        6379:31512/TCP,16379:32749/TCP   26s
redis-cluster-follower-2            NodePort    10.106.144.153   <none>        6379:30821/TCP,16379:30354/TCP   26s
redis-cluster-follower-additional   NodePort    10.108.169.155   <none>        6379:32525/TCP                   26s
redis-cluster-follower-headless     ClusterIP   None             <none>        6379/TCP                         28s
redis-cluster-leader                ClusterIP   10.105.147.223   <none>        6379/TCP                         42s
redis-cluster-leader-0              NodePort    10.98.20.1       <none>        6379:31589/TCP,16379:31801/TCP   42s
redis-cluster-leader-1              NodePort    10.103.139.173   <none>        6379:30382/TCP,16379:31608/TCP   42s
redis-cluster-leader-2              NodePort    10.111.64.156    <none>        6379:30607/TCP,16379:30929/TCP   42s
redis-cluster-leader-additional     NodePort    10.111.62.31     <none>        6379:32030/TCP                   41s
redis-cluster-leader-headless       ClusterIP   None             <none>        6379/TCP                         42s

3、进入redis集群查看

[root@k8s-master01 operators]# k exec -it redis-cluster-leader-0 -n public-service -- bash
redis-cluster-leader-0:/data$ redis-cli -c -a zq
127.0.0.1:6379> set a 1
127.0.0.1:6379> get a
"1"
# 查看集群节点，观察到都换成节点IP:端口号
127.0.0.1:6379> CLUSTER NODES

5.3.5 Redis集群卸载¶

卸载Redis集群

# 删除pod及PVC
[root@k8s-master01 operators]# k delete -f  redis-cluster.yaml

六、使用Operator一键安装MySQL Cluster¶

6.1 MySQL Cluster介绍¶

6.1.1 MySQL Cluster简单介绍¶

MySQL NDB Cluster是一个分布式、高可用的数据库系统,适用于需要高并发读写、低延迟和高可用性的应用场景。MySQL NDB Cluster基于NDB(Network Database)存储引擎,并通过多个节点协同工作来提供数据的分布存储和故障恢复能力。

推荐Operator：https://operatorhub.io/operator/ndb-operator

仓库地址：https://github.com/mysql/mysql-ndb-operator

国内仓库：https://gitee.com/jeckjohn/mysql-ndb-operator

官方文档：https://dev.mysql.com/doc/ndb-operator/8.4/en/

6.1.2 MySQL Cluster集群架构¶

参考链接：https://dev.mysql.com/doc/ndb-operator/8.4/en/introduction.html

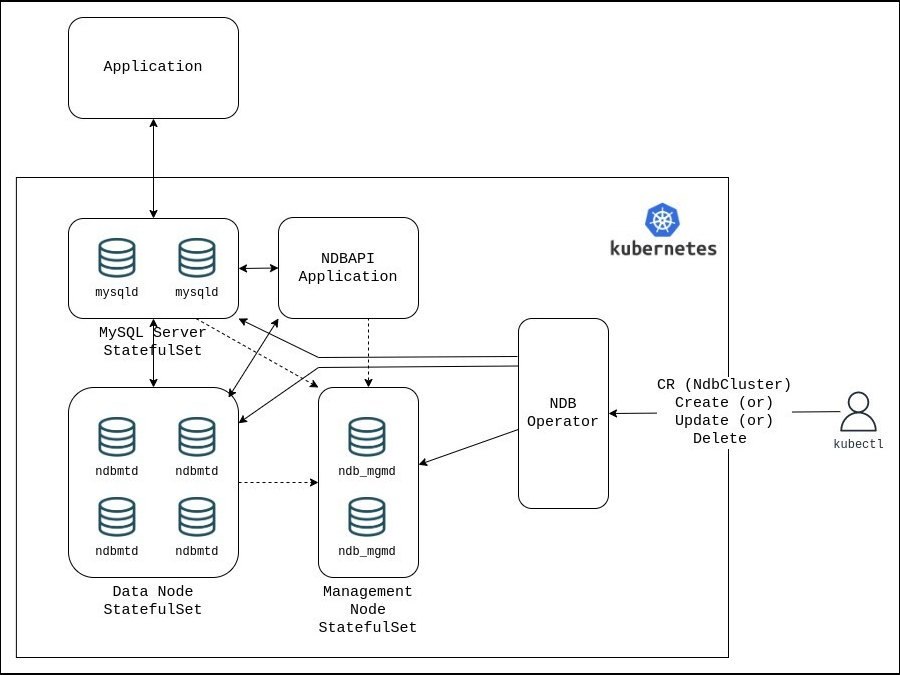

MySQL Cluster集群架构

组件介绍:

管理节点:Management Node,负责管理和配置整个NDB Cluster。保存了NDB集群的配置信息,包括Data Node、SQL Node。管理节点不直接参与数据存储或事务处理,主要负责集群的管理和监控,确保集群的正常运行。
数据节点:Data Node,数据节点是集群中实际存储数据的节点,负责存储一部分数据,并且数据会在多个Data Node之间进行分区和复制,以实现高可用性和负载均衡。
SQL节点:SQL Node,SQL Node是用户与NDB Cluster交互的主要入口,提供了标准的MySQL SQL接口,允许用户通过SQL查询、插入、更新和删除数据。
NDBAPI:可以直接与NDB存储引擎进行交互的接口。

6.2 安装Operator和CRD¶

1、下载部署文件

[root@k8s-master01 ~]# git clone https://gitee.com/jeckjohn/mysql-ndb-operator.git

2、创建Operator

[root@k8s-master01 ~]# cd mysql-ndb-operator/
[root@k8s-master01 mysql-ndb-operator]# kaf deploy/manifests/ndb-operator.yaml

3、验证查看

查看pod

[root@k8s-master01 mysql-ndb-operator]# kgp -n ndb-operator
NAME                                           READY   STATUS    RESTARTS   AGE
ndb-operator-app-f954dcb7c-gxhm2               1/1     Running   0          53s
ndb-operator-webhook-server-67c8d77f78-nl7n6   1/1     Running   0          53s

查看crd

[root@k8s-master01 mysql-ndb-operator]# kubectl api-resources | grep mysql
ndbclusters                         ndb,ndbc     mysql.oracle.com/v1                 true         NdbCluster

6.3 安装NDB Cluster¶

参考链接：https://dev.mysql.com/doc/ndb-operator/8.4/en/deployment-configuration.html

6.3.1 环境准备¶

6.3.1.1 搭建NFS¶

1、在10.0.0.22主机上搭建NFS

[root@k8s-node02 ~]# yum install nfs-utils rpcbind -y

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node02 ~]# apt install nfs-kernel-server -y

2、配置共享目录

[root@k8s-node02 ~]# mkdir /data/nfs -p
[root@k8s-node02 ~]# chmod -R 775 /data/nfs
[root@k8s-node02 ~]# echo "/data/nfs/ 10.0.0.0/24(rw,sync,no_subtree_check,no_root_squash)" >> /etc/exports

3、加载NFS配置

[root@k8s-node02 ~]# exportfs -r

# 验证
[root@k8s-node02 ~]# exportfs -s
/data/nfs  10.0.0.0/24(sync,wdelay,hide,no_subtree_check,sec=sys,rw,secure,no_root_squash,no_all_squash)

4、启动NFS

[root@k8s-node02 ~]# systemctl enable --now nfs-server rpcbind

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node02 ~]# systemctl enable --now nfs-kernel-server

5、客户端安装客户端工具

# 客户端安装客户端工具
[root@k8s-node01 ~]# yum install nfs-utils -y
[root@k8s-master01 ~]# yum install nfs-utils -y

如果是Ubuntu 系列，则采用下面命令

[root@k8s-node01 ~]# apt install nfs-common -y
[root@k8s-master01 ~]# apt install nfs-common -y

6.3.1.2 安装CSI¶

1、下载安装文件

[root@k8s-master01 ~]# git clone https://gitee.com/jeckjohn/csi-driver-nfs.git

2、安装CSI

[root@k8s-master01 ~]# cd csi-driver-nfs/
[root@k8s-master01 csi-driver-nfs]# sed -i "s#registry.k8s.io#k8s.m.daocloud.io#g" deploy/v4.9.0/*.yaml
[root@k8s-master01 csi-driver-nfs]# ./deploy/install-driver.sh v4.9.0 local
use local deploy
Installing NFS CSI driver, version: v4.9.0 ...
serviceaccount/csi-nfs-controller-sa created
serviceaccount/csi-nfs-node-sa created
clusterrole.rbac.authorization.k8s.io/nfs-external-provisioner-role created
clusterrolebinding.rbac.authorization.k8s.io/nfs-csi-provisioner-binding created
csidriver.storage.k8s.io/nfs.csi.k8s.io created
deployment.apps/csi-nfs-controller created
daemonset.apps/csi-nfs-node created
NFS CSI driver installed successfully.

3、查看pod状态

[root@k8s-master01 csi-driver-nfs]# kgp -n kube-system | grep csi-nfs
csi-nfs-controller-5c9687ccf5-l9fhp        4/4     Running   2 (5m26s ago)   6m13s
csi-nfs-node-4gnj9                         3/3     Running   0               6m13s
csi-nfs-node-ccww4                         3/3     Running   1 (5m22s ago)   6m13s
csi-nfs-node-rnqpn                         3/3     Running   0               6m13s

4、查看CSI

[root@k8s-master01 csi-driver-nfs]# kg csidriver
NAME             ATTACHREQUIRED   PODINFOONMOUNT   STORAGECAPACITY   TOKENREQUESTS   REQUIRESREPUBLISH   MODES        AGE
nfs.csi.k8s.io   false            false            false             <unset>         false               Persistent   6m42s

6.3.1.3 创建SC指向CSI¶

1、在master01主机(10.0.0.20)上更改sc的配置

[root@k8s-master01 ~]# cd csi-driver-nfs/

# 添加nfs主机信息
  server: 10.0.0.22
  share: /data/nfs

# 修改后的文件内容如下
[root@k8s-master01 csi-driver-nfs]# vim deploy/v4.9.0/storageclass.yaml

[root@k8s-master01 csi-driver-nfs]# cat deploy/v4.9.0/storageclass.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-csi
provisioner: nfs.csi.k8s.io
parameters:
  server: 10.0.0.22
  share: /data/nfs
reclaimPolicy: Delete
volumeBindingMode: Immediate
mountOptions:
  - nfsvers=4.1

2、创建sc并查看

[root@k8s-master01 csi-driver-nfs]# kaf deploy/v4.9.0/storageclass.yaml

[root@k8s-master01 csi-driver-nfs]# kg sc
NAME      PROVISIONER      RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-csi   nfs.csi.k8s.io   Delete          Immediate           false                  19s

6.3.2 创建MySQL集群¶

1、创建一个NDB Cluster

# 创建ns
[root@k8s-master01 ~]# k create ns ndb-cluster

# 定义yaml文件
[root@k8s-master01 ~]# vim ndb-cluster.yaml
apiVersion: mysql.oracle.com/v1
kind: NdbCluster
metadata:
  name: example-ndb
  namespace: ndb-cluster
spec:
  image: registry.cn-hangzhou.aliyuncs.com/github_images1024/community-cluster:9.1.0
  redundancyLevel: 1  # 指定数据副本的数量，生产环境建议≥2
  dataNode:
    nodeCount: 1
    pvcSpec:
      storageClassName: nfs-csi
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi
  mysqlNode:
    nodeCount: 1
    pvcSpec:
      storageClassName: nfs-csi
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi

# 创建ndb-cluster
[root@k8s-master01 ~]# kaf ndb-cluster.yaml

2、验证查看,观察到创建成功

# 查看集群状态
[root@k8s-master01 ~]# kg ndbcluster -n ndb-cluster
NAME          REPLICA   MANAGEMENT NODES   DATA NODES   MYSQL SERVERS   AGE   UP-TO-DATE
example-ndb   1         Ready:1/1          Ready:1/1    Ready:1/1       80s   True

# 查看pod状态
[root@k8s-master01 ~]# kgp -n ndb-cluster
NAME                   READY   STATUS    RESTARTS   AGE
example-ndb-mgmd-0     1/1     Running   0          66s
example-ndb-mysqld-0   1/1     Running   0          45s
example-ndb-ndbmtd-0   1/1     Running   0          57s

# 查看svc
[root@k8s-master01 ~]# kg svc -n ndb-cluster
NAME                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
example-ndb-mgmd     ClusterIP   10.106.221.140   <none>        1186/TCP   7m50s
example-ndb-mysqld   ClusterIP   10.109.227.86    <none>        3306/TCP   7m29s
example-ndb-ndbmtd   ClusterIP   None             <none>        1186/TCP   7m41s

6.3.3 MySQL集群测试¶

1、登录到SQL节点执行show命令查看集群节点的状态信息

[root@k8s-master01 ~]# k exec -it example-ndb-mysqld-0  -n ndb-cluster -- bash
bash-5.1# ndb_mgm -c example-ndb-mgmd
ndb_mgm> show
Connected to management server at example-ndb-mgmd port 1186 (using cleartext)
Cluster Configuration
---------------------
[ndbd(NDB)] 1 node(s)
id=2    @192.168.85.218  (mysql-9.1.0 ndb-9.1.0, Nodegroup: 0, *)

[ndb_mgmd(MGM)] 1 node(s)
id=1    @192.168.58.197  (mysql-9.1.0 ndb-9.1.0)

[mysqld(API)]   6 node(s)
id=147 (not connected, accepting connect from any host)
id=148  @192.168.58.198  (mysql-9.1.0 ndb-9.1.0)
id=149 (not connected, accepting connect from example-ndb-mysqld-1.example-ndb-mysqld.ndb-cluster.svc.cluster.local)
id=150 (not connected, accepting connect from example-ndb-mysqld-2.example-ndb-mysqld.ndb-cluster.svc.cluster.local)
id=151 (not connected, accepting connect from any host)
id=152 (not connected, accepting connect from any host)

2、也可以通过MySQL客户端链接集群

查看集群的访问密码为gBINI2F8smUdrA2b

[root@k8s-master01 ~]# kubectl -n ndb-cluster get secret example-ndb-mysqld-root-password -o jsonpath='{.data.password}' | base64 -d
gBINI2F8smUdrA2b

登录到MySQL查看所有的数据库信息

[root@k8s-master01 ~]# k exec -it example-ndb-mysqld-0  -n ndb-cluster -- bash
bash-5.1# mysql -h example-ndb-mysqld -uroot -pgBINI2F8smUdrA2b
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| ndbinfo            |
| performance_schema |
| sys                |
+--------------------+
5 rows in set (0.00 sec)

6.3.4 在k8s外部访问MySQL集群¶

如果想要在集群外部访问,可以创建一个SOL Node NodePort类型的Service

1、定义Service的文件

[root@k8s-master01 ~]# kg svc example-ndb-mysqld -n ndb-cluster -oyaml > ndbcluster-svc-np.yaml
[root@k8s-master01 ~]# vim ndbcluster-svc-np.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    mysql.oracle.com/resource-type: mysqld-service
    mysql.oracle.com/v1: example-ndb
  name: example-ndb-mysqld-np
  namespace: ndb-cluster
spec:
  ports:
  - name: mysqld-service-port-0
    port: 3306
    protocol: TCP
    targetPort: 3306
  publishNotReadyAddresses: true
  selector:
    mysql.oracle.com/node-type: mysqld
    mysql.oracle.com/v1: example-ndb
  sessionAffinity: None
  type: NodePort

2、创建该Service

[root@k8s-master01 ~]# kaf ndbcluster-svc-np.yaml

3、查看暴露的端口为30210

[root@k8s-master01 ~]# kg svc -n ndb-cluster | grep example-ndb-mysqld-np
example-ndb-mysqld-np   NodePort    10.105.254.8     <none>        3306:30210/TCP   28s

4、测试登录到数据库,观察到已成功登录到数据库中

[root@k8s-master01 ~]# k exec -it example-ndb-mysqld-0  -n ndb-cluster -- bash
bash-5.1# mysql -h10.0.0.20 -uroot -P30210  -pgBINI2F8smUdrA2b
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| ndbinfo            |
| performance_schema |
| sys                |
+--------------------+
5 rows in set (0.00 sec)

6.3.5 MySQL集群卸载¶

MySQL集群卸载

# 删除svc
[root@k8s-master01 ~]# k delete -f  ndbcluster-svc-np.yaml

# 删除mysql集群
[root@k8s-master01 ~]# k delete -f ndb-cluster.yaml

# 删除ns
[root@k8s-master01 ~]# k delete ns ndb-cluster

Kubernetes Operator实战：从概念原理到Redis和MySQL Cluster

一、Operator介绍与使用场景¶

1.1 什么是Operator¶

1.2 Operator使用场景¶

二、Operator系统组成¶

三、Operator和Helm对比¶

四、Operator使用步骤和工作流程¶

五、使用一键安装Redis Cluster¶

5.1 Redis Cluster介绍¶

5.1.1 Redis Cluster简单介绍¶

5.1.2 Redis Cluster集群架构¶

5.2 安装Operator和CRD¶

5.3 安装Redis集群¶

5.3.1 环境准备¶

5.3.1.1 搭建NFS¶

5.3.1.2 安装CSI¶

5.3.1.3 创建SC指向CSI¶

5.3.2 创建redis集群¶

5.3.3 设置Redis集群密码¶

5.3.4 在k8s外部访问Redis集群¶

5.3.5 Redis集群卸载¶

六、使用Operator一键安装MySQL Cluster¶

6.1 MySQL Cluster介绍¶

6.1.1 MySQL Cluster简单介绍¶

6.1.2 MySQL Cluster集群架构¶

6.2 安装Operator和CRD¶

6.3 安装NDB Cluster¶

6.3.1 环境准备¶

6.3.1.1 搭建NFS¶

6.3.1.2 安装CSI¶

6.3.1.3 创建SC指向CSI¶

6.3.2 创建MySQL集群¶

6.3.3 MySQL集群测试¶

6.3.4 在k8s外部访问MySQL集群¶

6.3.5 MySQL集群卸载¶

评论区
